RUD Becher
RUD Becher in Rundstahlketten-Becherwerken / Elevatoren.

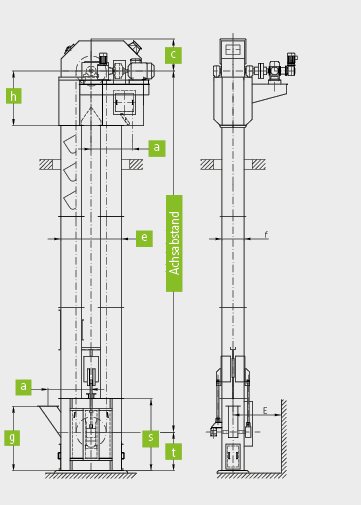

Die Becherwerksgehäuse sind selbsttragend, benötigen jedoch horizontale Führungen im Abstand von max. 15 m sowie unterhalb des Becherwerkskopfes. Der Becherwerkskopf besteht aus einem Unterteil mit Klappen zum Justieren der Abwurfzunge. Darüber angeordnet ist eine mehrteilige, abnehmbare Haube mit Schauklappe. Die Antriebswelle ist in Stehlagern abgestützt, die Wellendurchtrittstellen sind mit nachschmier-
baren Radialwellendichtringen verschlossen. Seitlich am Kopfunterteil ist die Konsole zur Abstützung handelsüblicher Antriebe befestigt. Eine Wartungsbühne und ein Montageträger kann bei Bedarf am Gehäuse befestigt werden.
Der Antrieb besteht aus einem Getriebemotor, der vorzugsweise an eine Frequenzregelung zu Wartungszwecken angeschlossen werden kann. Für größeren Leistungsbedarf empfehlen wir eine Antriebseinheit aus Kegelstirnradgetriebe, optional mit Hilfsantrieb, und Normmotor. Das Anlaufverhalten kann über eine Hydrokupplung bzw. einem elektrischen Sanftanlauf optimiert werden.
Der Doppel- bzw. Einzelschlot wird als verwindungssteifes Blechgehäuse in genormten Teillängen mit Verbindungsflanschen gefertigt. Die Wartungs- und Montagetür mit gegenüberliegender Montageklappe sollte möglichst im Gehäuse des aufgehenden Trums, ca. 0,8 m oberhalb einer Bühne angeordnet werden.
Der Becherwerksfuß wird wahlweise mit ölgefüllten Innenlagern oder außen angeordneten Stehlagern ausgeführt. Bei Außenlagerung werden die Wellendurchtrittstellen mit Stopfbuchsen aus GG verschlossen. Beidseitig sind große Montageklappen und Reinigungsklappen vorgesehen. Die Kettenvorspannung wird über eine Gewicht- oder gefederte Spindelspannvorrichtung erzeugt.
Die RUD-Antriebsräder sind je nach Kettenart unverzahnte Kettenrollen mit auswechselbaren, hochverschleißfesten Segmenten oder verzahnte Kettenräder mit austauschbaren, hochverschleißfesten Zähnen.Die RUD-Umlenkräder sind Kettenrollen mit auswechselbaren, hochverschleißfesten Segmenten bzw. Laufringen.

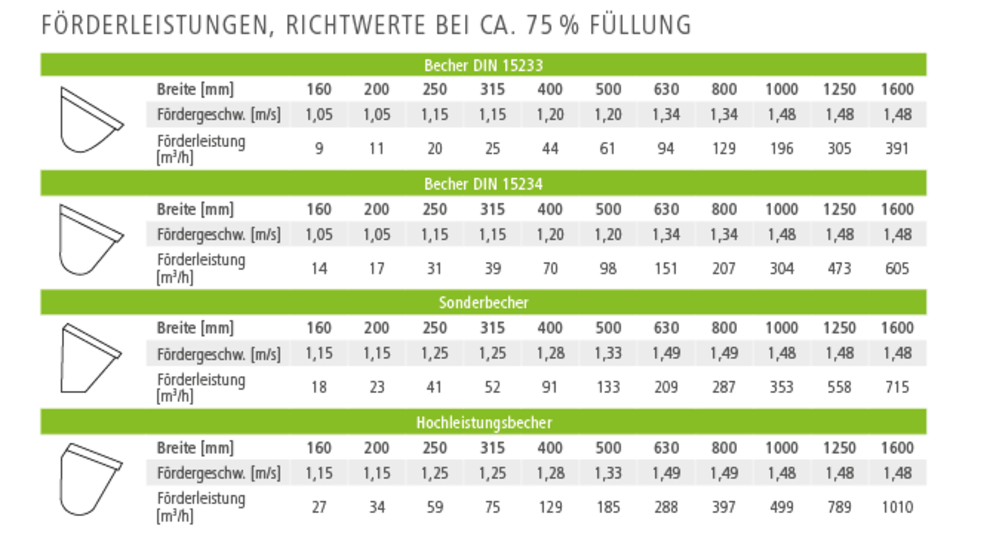

Die Becher werden nach DIN oder entsprechend unserer Werksnorm gefertigt. Als Werkstoff stehen Stahl, Edelstahl oder Gummi zur Verfügung.
Die Becherbefestigung erfolgt durch Steckmitnehmer oder Winkelhalter.
Die Ketten sind gehärtete Spezialentwicklungen aus legiertem Sonderstahl in hochverschleißfester Ausführung. Es kommen auch Laschenketten als Doppel- oder Zentralkette zum Einsatz. Die Sicherheitseinrichtungen, bestehend aus Drehzahlwächter und Füllstandsmelder, überwachen die Betriebszustände des Becherwerkes.
