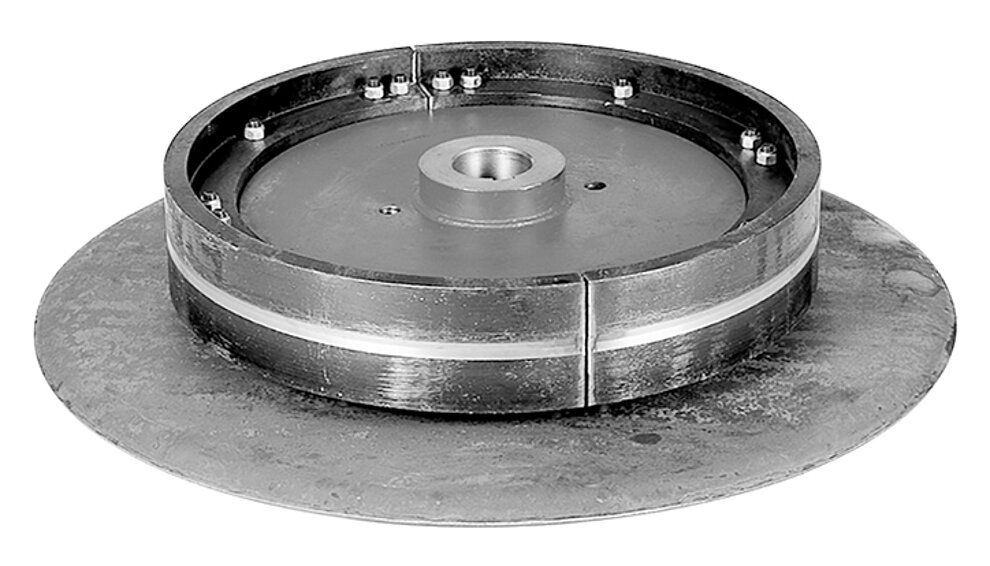

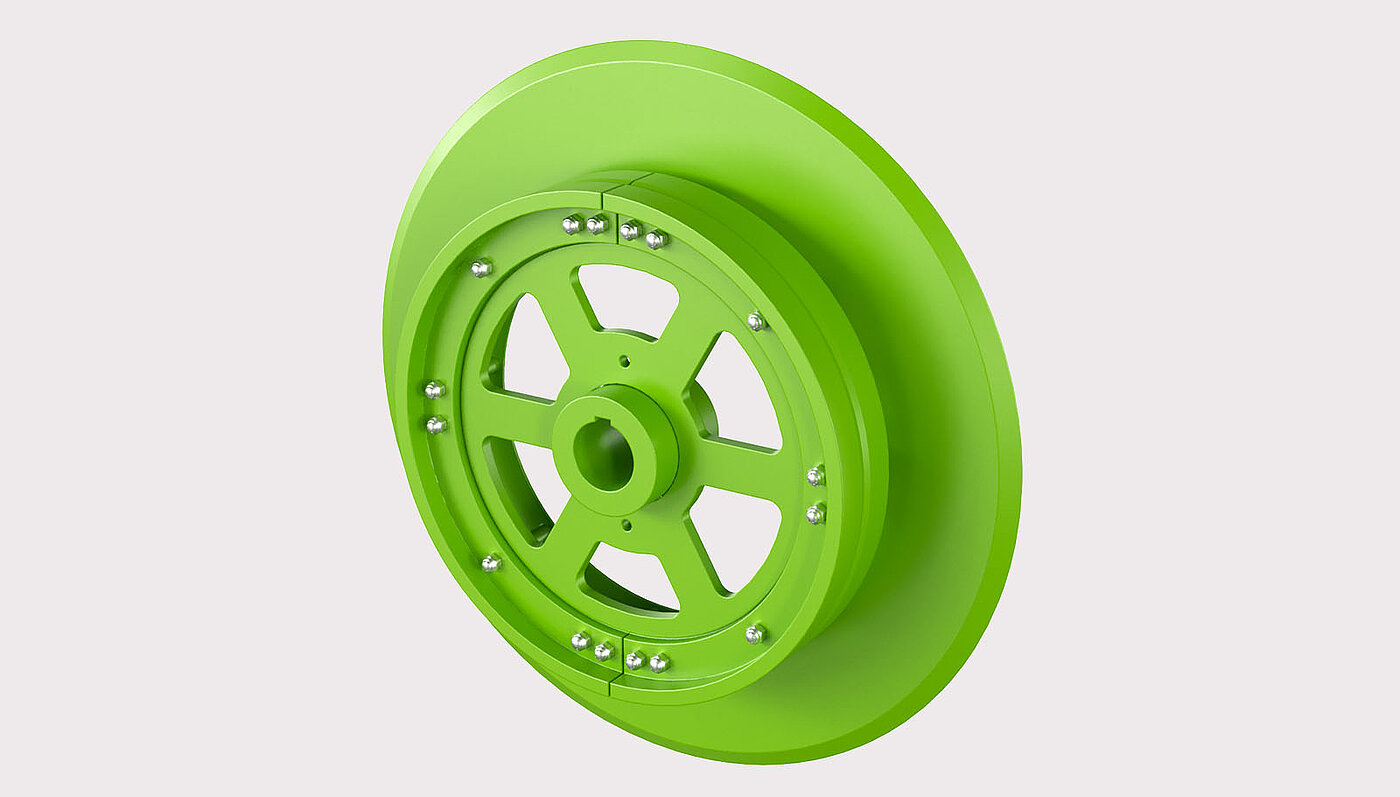

RUD Umlenkrolle für System 65

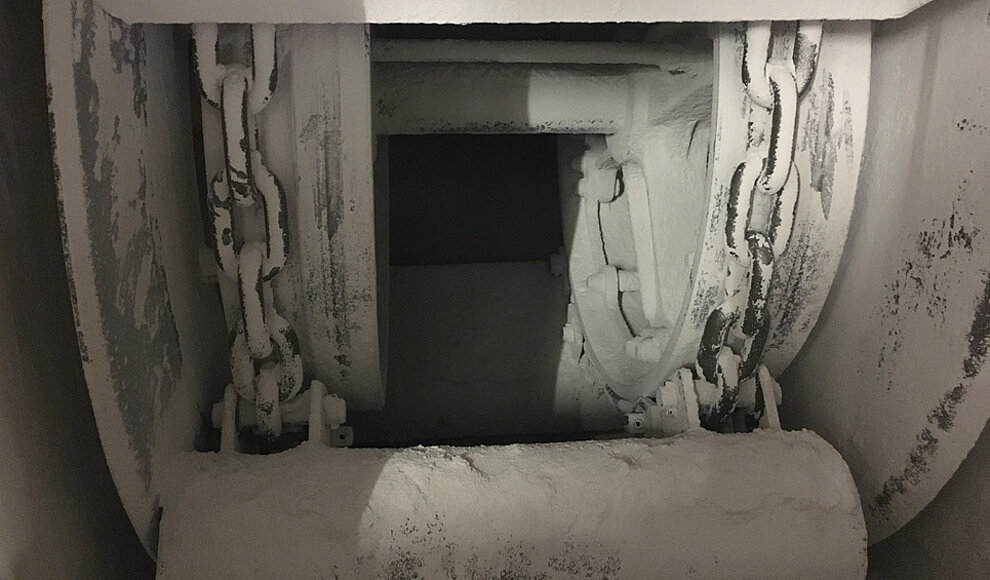

Die Umlenkrolle findet in Becherwerken bzw. Elevatoren mit schweren Betriebsbedingungen im Bereich der Fördertechnik Einsatz. Durch den verzahnten Antrieb wird an der Umlenkung keine Gewichtsvorspannung benötigt. Bei der Umlenkrolle für das System 65 wird die Kette im entspannten Zustand umgelenkt. Dadurch entsteht eine Reduzierung der Kettenzugkräfte. Weniger Flächenpressung in den Kettengelenken führt zu einer Reduzierung des Verschleißes.

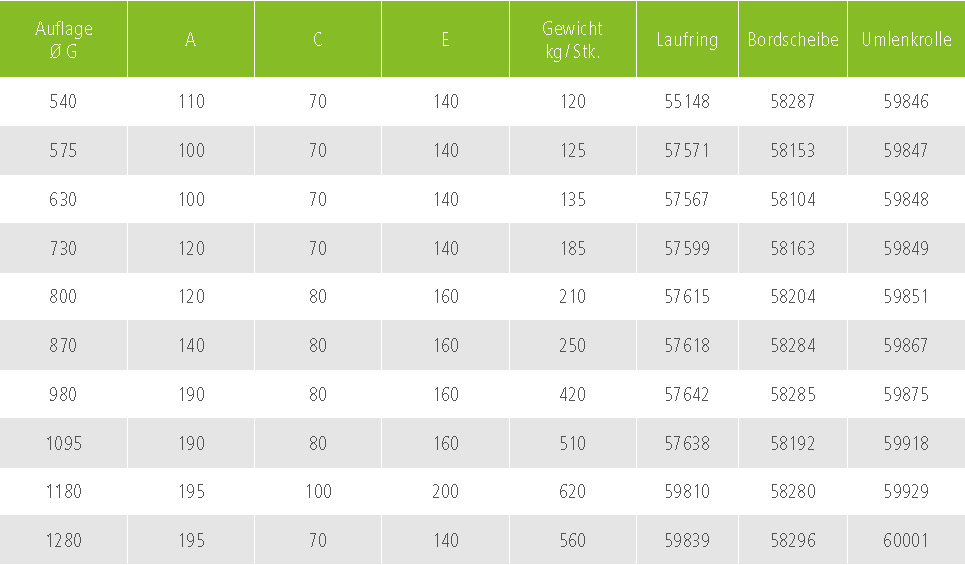

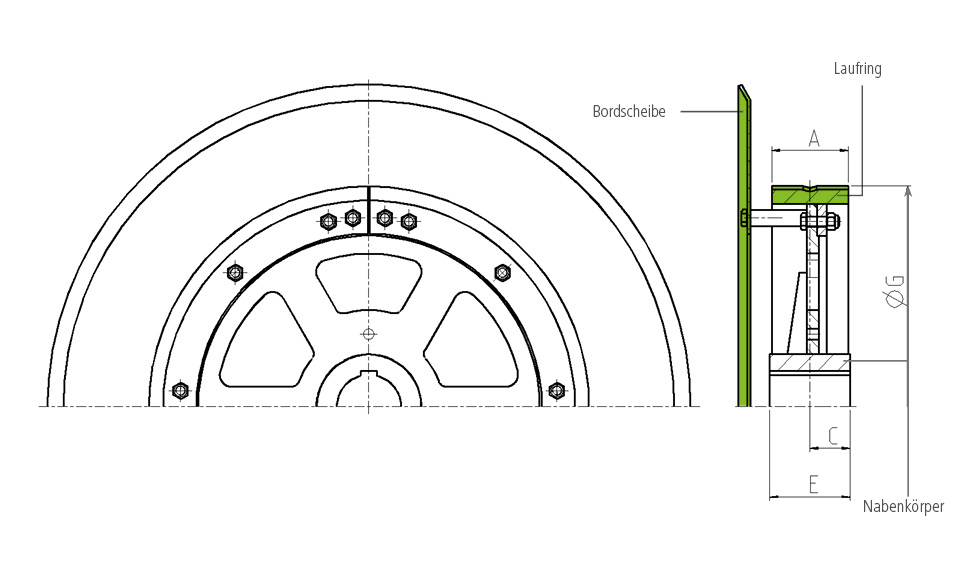

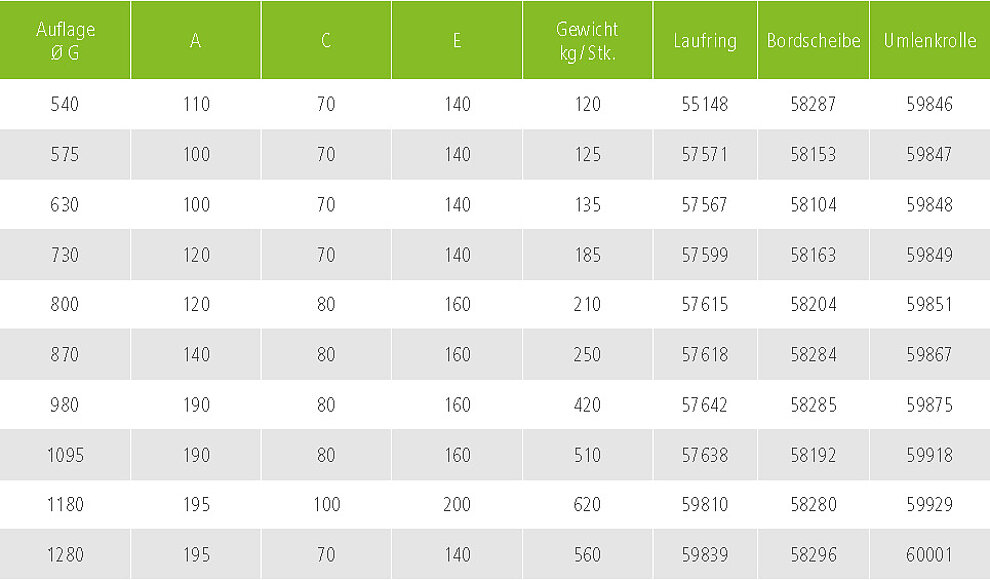

Der Laufring der Umlenkrolle für das System 65 ist aus Werkstoff GS bzw. Schweißkonstruktion, das Nabenkreuz aus GG bzw. Schweißkonstruktion. Die Nabe ist auf Passung gebohrt und genutet. Der Bordscheibendurchmesser bei Auflagedurchmesser bis 1010 = Auflagedurchmesser+ ca. 400 mm, bei Auflagedurchmesser ab 111 0 mm = Auflagedurchmesser+ ca. 500 mm.
Vorteile: Umlenkrolle für das System 65
• Der Laufring und die Nabenscheibe sind stabile Schweißkonstruktionen
• Reduzierter Verschleiß: Durch den verzahnten Antrieb wird an der Umlenkung keine Gewichtsvorspannung benötigt, dadurch wird die Kette im entspannten Zustand umgelenkt
